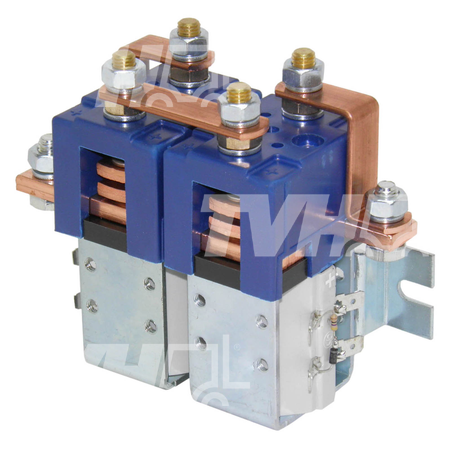

LINDE SCHÜTZ KOMPLETT 0009763536

Form des Schützes: Quadratische Form 4
Maximale Länge des Schützes L1 (mm): 132
Maximale Breite des Schützes W1 (mm): 69
Maximale Höhe des Schützes H1 (mm): 122
Anzahl der Spulen: 2
Spannung der Spule (V): 24
Art des Stroms: Gleichstrom
Strom (A): 150
Art des Betriebs: Intermittierender Betrieb
Anzugsspannung (V): 14.4
Abfallspannung (V): 2.4
Widerstand der Spule (Ohm): 17.8
Anzahl der Anschlüsse an der Spule: 8
Art des Anschlusses an der Spule: Flachstecker 6,3 mm
Anzahl der Kontaktanschlüsse: 7
Art des Kontaktanschlusses: Loch-Außengewinde
Größe des Außengewindes: M8
Steigung des Außengewindes (metrisch) (mm): 1.25
Rechtshändiges oder linkshändiges Außengewinde: Rechtshändiges Außengewinde
Maximaler Durchmesser des Kontaktloches D2 (mm): 9.5
Sicherung vorhanden: NEIN
Externe Diode vorhanden: JA
Externer Widerstand vorhanden: JA
Widerstand des externen Widerstands (Ohm): 47
Anzahl der „Normal offen“-Kontakte (NO): 2
Anzahl der „Normal geschlossen“-Kontakte (NC): 2
Anzahl der Verbindungsbrücke: 3
Hilfskontakt vorhanden: NEIN
Durchmesser des Kontaktstückes D3 (mm): 10
Texturierte Kontaktstücke: NEIN
Magnetische Blasung vorhanden: NEIN
Abdeckung: Offen
Kürzester Mittenabstand zwischen Montagebohrungen C1 (mm): 106
Form der Montagefläche: Flach
Stütze vorhanden: JA
Anzahl der Biegungen in der Stütze: 4
