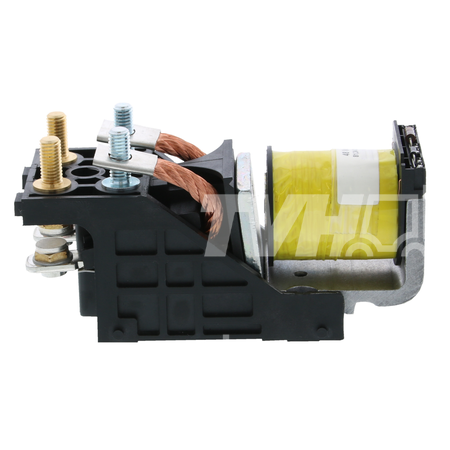

SCHÜTZ KOMPLETT 2750061

Form des Schützes: Sonderform 3
Maximale Länge des Schützes L1 (mm): 58
Maximale Breite des Schützes W1 (mm): 149.5
Maximale Höhe des Schützes H1 (mm): 78
Anzahl der Spulen: 1
Spannung der Spule (V): 48
Art des Stroms: Gleichstrom
Widerstand der Spule (Ohm): 81.24
Anzahl der Anschlüsse an der Spule: 2
Art des Anschlusses an der Spule: Sonstige
Anzahl der Kontaktanschlüsse: 4
Art des Kontaktanschlusses: Außengewinde
Größe des Außengewindes: M8
Steigung des Außengewindes (metrisch) (mm): 1.25
Rechtshändiges oder linkshändiges Außengewinde: Rechtshändiges Außengewinde
Sicherung vorhanden: NEIN
Externe Diode vorhanden: JA
Externer Widerstand vorhanden: JA
Widerstand des externen Widerstands (Ohm): 160
Anzahl der „Normal offen“-Kontakte (NO): 2
Hilfskontakt vorhanden: NEIN
Durchmesser des Kontaktstückes D3 (mm): 11.5
Texturierte Kontaktstücke: NEIN
Magnetische Blasung vorhanden: NEIN
Abdeckung: Offen
Kürzester Mittenabstand zwischen Montagebohrungen C1 (mm): 47
Längster Mittenabstand zwischen Montagebohrungen C2 (mm): 80
Anzahl der geschlossenen Löcher: 3
Form der Montagefläche: Flach
Stütze vorhanden: NEIN
