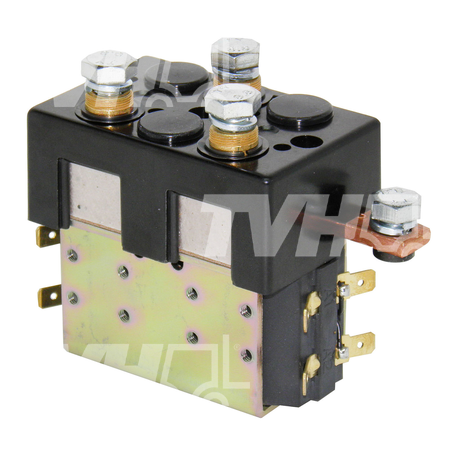

SCHÜTZ KOMPLETT 13231127

Form des Schützes: Quadratische Form 3
Maximale Länge des Schützes L1 (mm): 103
Maximale Breite des Schützes W1 (mm): 51
Maximale Höhe des Schützes H1 (mm): 88
Anzahl der Spulen: 2
Spannung der Spule (V): 24
Art des Stroms: Gleichstrom
Strom (A): 100
Art des Betriebs: Intermittierender Betrieb
Anzugsspannung (V): 15
Abfallspannung (V): 6
Widerstand der Spule (Ohm): 25.9
Anzahl der Anschlüsse an der Spule: 8
Art des Anschlusses an der Spule: Flachstecker 6,3 mm
Anzahl der Kontaktanschlüsse: 4
Art des Kontaktanschlusses: Innengewinde
Größe des Innengewindes: M8
Steigung des Innengewindes (metrisch) (mm): 1.25
Rechtshändiges oder linkshändiges Innengewinde: Rechtshändiges Innengewinde
Sicherung vorhanden: NEIN
Externe Diode vorhanden: NEIN
Externer Widerstand vorhanden: NEIN
Anzahl der „Normal offen“-Kontakte (NO): 2
Anzahl der „Normal geschlossen“-Kontakte (NC): 2
Hilfskontakt vorhanden: NEIN
Magnetische Blasung vorhanden: NEIN
Abdeckung: Geschlossen
Kürzester Mittenabstand zwischen Montagebohrungen C1 (mm): 12.7
Längster Mittenabstand zwischen Montagebohrungen C2 (mm): 58
Anzahl der geschlossenen Löcher: 16
Form der Montagefläche: Flach
Stütze vorhanden: NEIN
